Sférická podložka DIN6319 Konvexná a konkávna samovyrovnávacia podložka: Opravte uhlovú odchýlku zostavy

Čo spôsobuje uhlovú odchýlku v skrutkových spojoch

V ťažkej priemyselnej výrobe a montáži presných zariadení je uhlová odchýlka skrutkových spojov jedným z najviac prehliadaných, ale vplyvných skrytých problémov. Nerovnomerné opracované povrchy, deformácia pri zváraní, usadzovanie základov zariadenia a chyby pri manuálnej inštalácii vedú k nerovnobežným rovinám montáže. Pri dlhodobom veľkom zaťažení a mechanických vibráciách budú malé uhly naklonenia neustále vytvárať ohybové namáhanie skrutiek, čo vedie k opotrebovaniu závitu, únave skrutiek, uvoľneniu a dokonca k náhlemu zlomeniu.

Väčšina tradičných montážnych riešení sa spolieha na bežné ploché podložky alebo pružinové podložky, ktoré pomáhajú pri upevňovaní. Avšak tieto konvenčné upevňovacie prvky zohrávajú iba jednoduchú úlohu rozptylu tlaku a proti uvoľneniu. Nemajú vôbec žiadnu schopnosť kompenzácie uhla a nedokážu eliminovať excentrickú ohybovú silu. V prípade vysoko presných foriem, hydraulických zariadení a zariadení s ťažkými oceľovými konštrukciami spoliehanie sa na bežné podložky výrazne zníži stabilitu zostavy a skráti celkovú životnosť zariadenia.DIN6319 Sférická podložka Konvexná a konkávna samovyrovnávacia podložkadokonale rieši dlhotrvajúci problém uhlovej odchýlky montáže v priemysle. Jeho unikátna konvexno-konkávna párová sférická štruktúra sa dokáže aktívne prispôsobiť nakloneným inštalačným povrchom, premieňa nepravidelné ohybové napätie na rovnomerný axiálny tlak a zásadne chráni bezpečnosť a stabilitu skrutkových spojov.

Podložka DIN6319 VS tradičné podložky: Porovnanie výkonu jadra

Aby sme inžinierom a nákupcom pomohli presne vybrať spojovacie prvky pre rôzne pracovné podmienky, vykonali sme podrobné porovnanie výkonu medzi samonastavovacími guľovými podložkami a bežnými plochými podložkami/pružinovými podložkami. Konštrukčné chyby tradičných podložiek sú plne odhalené pri ťažkých a naklonených montážnych scenároch, zatiaľ čo konštrukčné výhody sád DIN6319 sa plne prejavia.

Porovnávacia položka	Obyčajná plochá podložka / pružinová podložka	Sada guľových podložiek DIN6319
Schopnosť kompenzácie uhla	Žiadne, nedokáže sa prispôsobiť nakloneným povrchom	Podpora kompenzácie uhlovej odchýlky 3-4°, aktívne samozarovnávanie
Stav napätia skrutky	Ľahko sa vytvára ohybové napätie a excentrické zaťaženie	Eliminujte ohybovú silu, čisté axiálne namáhanie
Odolnosť proti vibráciám	Nekvalitné, ľahko sa uvoľňujú pri dlhodobých vibráciách	Stabilná montáž, účinne odoláva uvoľneniu vibráciami
Životnosť	Krátke, ľahko spôsobujúce poškodenie skrutiek únavou	Dlhá životnosť, zníženie frekvencie údržby zariadenia
Použiteľné scenáre	Vhodné len na plochú a ľahko zaťaženú montáž	Profesionálne pre vysoko zaťaženú, nerovnomernú a naklonenú montáž

Z porovnania je zrejmé, že tradičné podložky dokážu splniť len tie najzákladnejšie upevňovacie potreby. Keď čelia nerovným montážnym povrchom a pracovnému zaťaženiu, nemôžu kompenzovať konštrukčné chyby. naproti tomuDIN6319 Sférická podložka Konvexná a konkávna samovyrovnávacia podložkaje profesionálne navrhnutý na kompenzáciu priemyselných chýb. Dokáže automaticky nastaviť uhol montáže podľa aktuálneho stavu inštalácie, čím sa zabezpečí, že každá skrutka bude namáhaná vertikálne a rovnomerne, čo je nenahraditeľná základná výhoda pri priemyselnej montáži vysokého štandardu.

Základný pracovný princíp súprav guľových podložiek

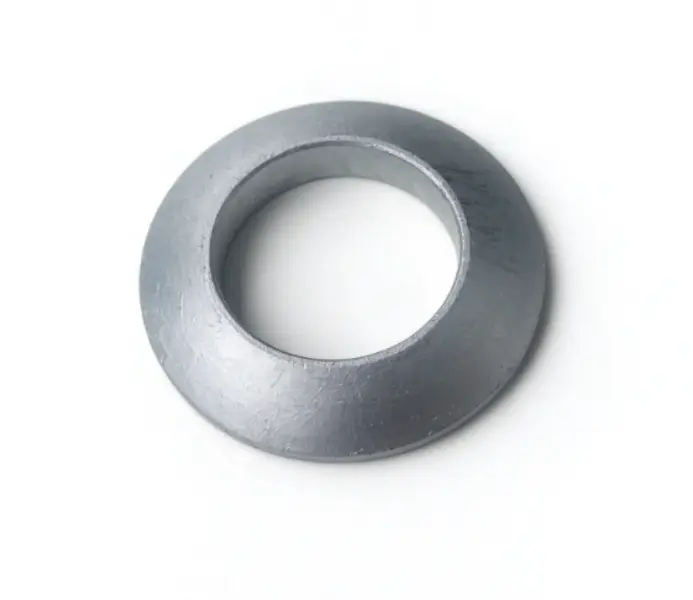

KompletnéSada samonastavovacích podložiek DIN6319 sa skladá z prispôsobenej konvexnej podložky typu Ca konkávna podložka typu D. Po precíznom kovaní a ultrajemnom brúsení je guľový kontaktný povrch hladký a plochý, s vysokou presnosťou lícovania a flexibilným klzným výkonom. Počas inštalácie zariadenia, keď je montážna rovina naklonená alebo odsadená, konvexné a konkávne zakrivené povrchy sa môžu voľne posúvať, aby sa dokončila samokorekcia uhla, pričom sa úplne prispôsobí skrutke a lisovanému povrchu obrobku.

Tento pracovný princíp úplne mení stav nútenej montáže tradičných plochých tesnení. Zabraňuje krúteniu a ohýbaniu skrutiek spôsobeným vynútenou kalibráciou chýb pri inštalácii, zaisťuje, že spojovací systém je vždy v optimálnom stave napätia a výrazne zlepšuje celkovú tuhosť a stabilitu mechanického zariadenia.

Stupeň materiálu	Maximálna nepretržitá pracovná teplota	Odporúčaný krútiaci moment	Použiteľné tipy pre životné prostredie
C45 uhlíková oceľ	220 ℃	0,14 až 0,18	Všeobecná priemyselná, vnútorná montáž formy
Nerezová oceľ A2	300 ℃	0,18 až 0,22	Vlhký interiér, obyčajná antikorózna scéna
Nerezová oceľ A4	315 ℃	0,19 až 0,23	Pobrežná soľná hmla, chemické korozívne prostredie

Praktická hodnota materiálu a povrchovej úpravy

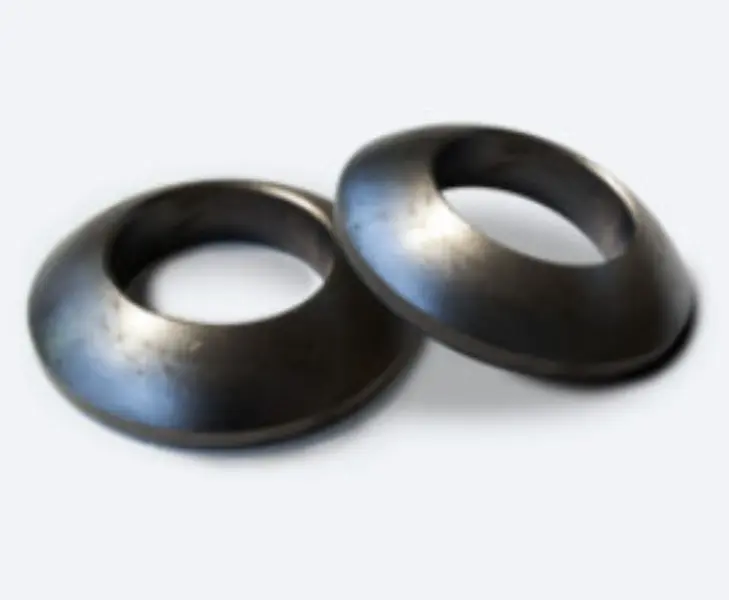

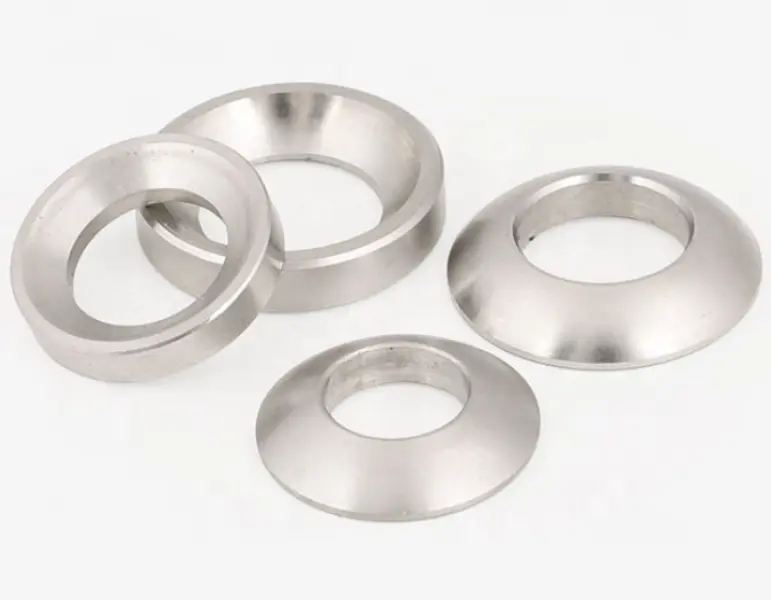

Rôzne konfigurácie materiálu a povrchovej úpravy dávajú podložkám cielenú prispôsobivosť k životnému prostrediu.DIN6319 Sférická podložka Konvexná a konkávna samovyrovnávacia podložkaprijíma diverzifikované materiálové možnosti. Podložky z uhlíkovej ocele C45 s bielym modrým zinkom majú jednotný povlak a stabilný antikorózny výkon, vhodné pre väčšinu vonkajších a všeobecných priemyselných montážnych scenárov. Výrobky ošetrené čiernym oxidom sa vyznačujú nízkym trením a žiadnym odrazovým odleskom, čo je vhodnejšie na presné vnútorné upínanie formy a zabraňuje ovplyvneniu presnosti spracovania formy. Podložky z nehrdzavejúcej ocele A2/A4 upúšťajú od povrchovej ochrany s vlastnou odolnosťou voči oxidácii a korózii, dokonale sa prispôsobujú vysokej vlhkosti, soľnej hmle a drsným chemickým pracovným podmienkam.

Všetky materiály pochádzajú z certifikovaných veľkých oceliarní, so stabilnými mechanickými vlastnosťami a spoľahlivou tvrdosťou, čo zaisťuje, že sa podložky nedeformujú alebo nezlyhajú pri dlhodobom veľkom tlaku. Prispôsobené povrchové úpravy a produkty špeciálnej veľkosti sú podporované tak, aby vyhovovali individuálnym technickým potrebám.

Typické aplikačné scenáre

Vďaka výkonnej korekcii uhla a vyrovnávaniu stresuDIN6319 Sférická podložka Konvexná a konkávna samovyrovnávacia podložkaje široko používaný vo vysoko presných a ťažkých priemyselných oblastiach. V priemysle foriem spôsobí opakované zovretie a tepelná expanzia a kontrakcia deformáciu dosky formy a odchýlku rovinnosti a samonastavovacia podložka môže automaticky kompenzovať malé chyby uhla, aby bola upínacia sila formy stabilná.

V ťažkých strojoch, hydraulických zariadeniach, inžinierstve oceľových konštrukcií a montáži základne generátora, sú bežné odchýlky pri montáži základov a zariadení. Sada podložiek DIN6319 dokáže efektívne vyriešiť problém nerovnomerného namáhania skrutkových spojov, zabrániť vibráciám zariadenia a uvoľnenému spojeniu a zabezpečiť dlhodobú stabilnú prevádzku mechanických systémov. Je to nevyhnutné optimalizované upevňovacie príslušenstvo pre mechanickú konštrukciu a modernizáciu zariadenia.

Štandardizované balenie a záruka exportnej prepravy

Ako profesionálny výrobca spojovacích materiálov orientovaný na export, spoločnosť Ningbo Gangtong Zheli Fasteners Co., Ltd. prijíma prísne štandardizované balenie exportnej kvality pre všetky hotové podložky, aby sa zabezpečila integrita produktu počas cezhraničnej prepravy na veľké vzdialenosti. Bežné výrobky sú balené s vodotesnými a vlhkosť odolnými plastovými vnútornými vreckami, zladenými so zosilneným vystuženým vonkajším obalom z kartónu, ktorý môže účinne zabrániť hrdzaveniu, poškriabaniu, kolízii a deformácii na povrchu produktu.

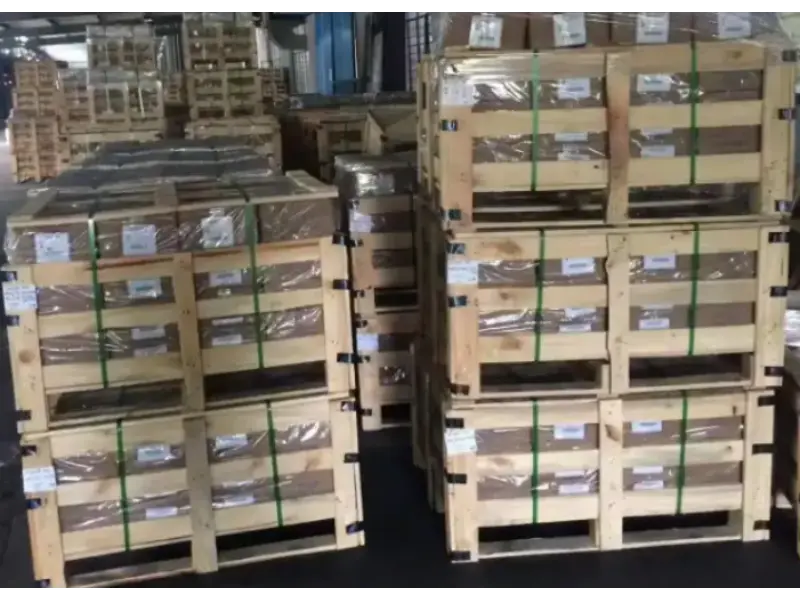

Pri hromadných exportných objednávkach a vysokoštandardných zákazníckych objednávkach podporujeme prispôsobené balenie drevených škatúľ a paletové balenie, aby sme ďalej zvýšili bezpečnosť prepravy. Všetky obaly môžu podporovať prispôsobené logá značiek zákazníkov a exkluzívne štítky, aby vyhovovali potrebám exportu značky a riadenia skladu. Pred každou dodávkou náš tím vykoná úplnú kontrolu vzhľadu, veľkosti a množstva produktuDIN6319 Sférická podložka Konvexná a konkávna samovyrovnávacia podložka,triediť a baliť striktne v súlade s medzinárodnými exportnými normami a kompletné zhromažďovanie podporných dokumentov, čím sa zabezpečí bezpečné a bezbariérové ​​doručenie tovaru globálnym zákazníkom.

Prečo si vybrať upevňovacie prvky Ningbo Gangtong Zheli

Zameriavame sa na výskum a vývoj a výrobu vysokoštandardných spojovacích materiálov podľa normy DIN, s vyspelou výrobnou technológiou a kompletným systémom kontroly kvality. VšetkyDIN6319 Sférická podložka Konvexná a konkávna samovyrovnávacia podložkaprodukty sú vyrábané v prísnom súlade s nemeckými priemyselnými normami, s presnou rozmerovou toleranciou a vynikajúcou zameniteľnosťou.

Od vstupnej kontroly surovín, presného spracovania, povrchovej úpravy až po balenie hotového výrobku a dodanie, každý odkaz implementuje štandardizovanú kontrolu kvality. Poskytujeme služby testovania vzoriek, prispôsobenie v plnej veľkosti od M6 po M64, stabilné zásobovanie zásobami a profesionálnu predpredajnú a popredajnú technickú podporu. Vďaka spoľahlivej kvalite produktov a premysleným exportným službám sme nadviazali dlhodobé vzťahy spolupráce so zákazníkmi v Európe, Amerike, juhovýchodnej Ázii a ďalších regiónoch, čím sme získali široké uznanie na globálnom trhu priemyselných spojovacích materiálov.

FAQ

Q1: Je potrebné použiť konvexné a konkávne podložky ako kompletnú sadu?

A1: Áno. Iba zhodná skupina konvexných podložiek typu C a konkávnych podložiek typu D môže realizovať samovyrovnávaciu funkciu kompenzácie uhlovej odchýlky zostavy. Jediná podložka nemôže vytvoriť klzné uloženie a nemôže dosiahnuť účinok korekcie uhla.

Q2: Aký je najväčší rozdiel medzi guľovými podložkami DIN6319 a bežnými podložkami?

A2: Hlavným rozdielom je schopnosť kompenzácie uhla. Bežné podložky dokážu iba rozptýliť tlak, zatiaľ čo samonastavovacie podložky DIN6319 môžu aktívne korigovať sklon inštalácie, eliminovať namáhanie v ohybe skrutiek a výrazne zlepšiť bezpečnosť a životnosť vysokovýkonných spojov.

Q3: Môžu byť podložky DIN6319 použité vo vysokoteplotnom a korozívnom prostredí?

A3: Áno. We have multiple material options. Modely z nehrdzavejúcej ocele A2/A4 sa prispôsobia korozívnemu prostrediu a vysokokvalitné materiály vydržia nepretržité pracovné podmienky pri vysokých teplotách, čím spĺňajú potreby použitia v rôznych náročných scenároch.
