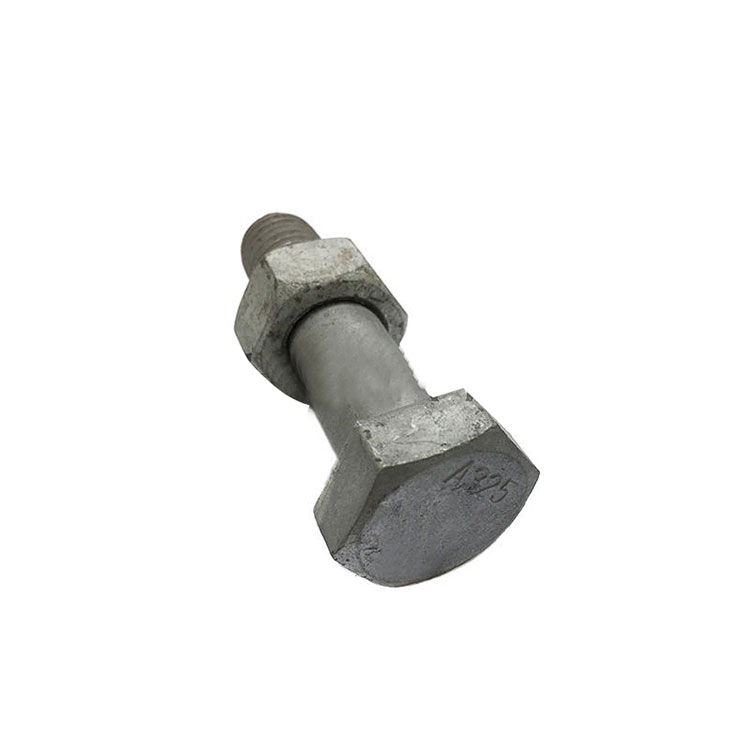

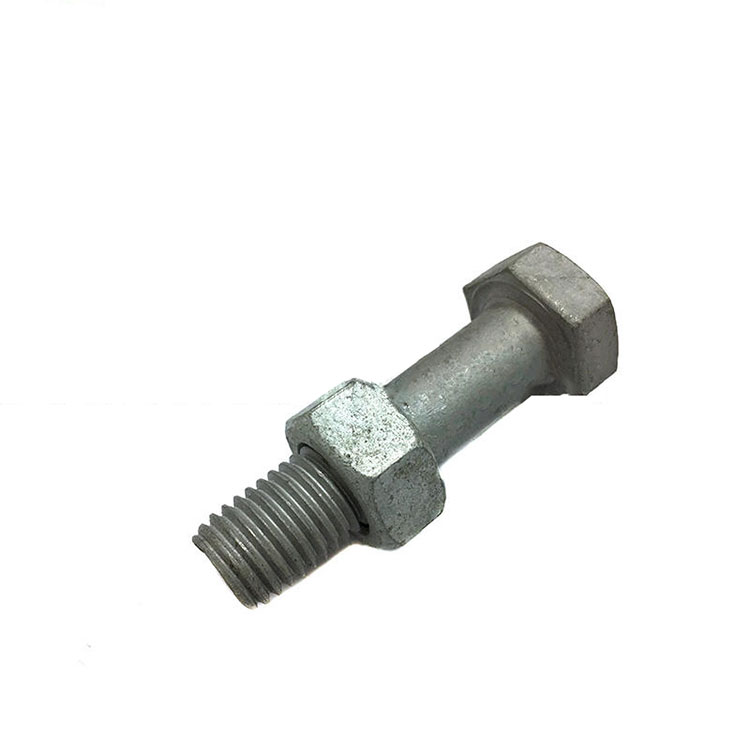

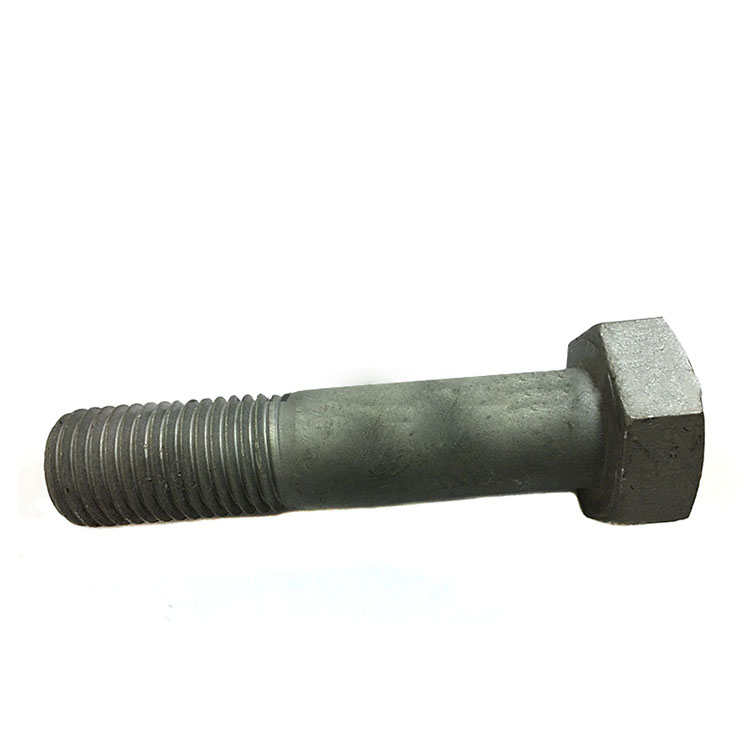

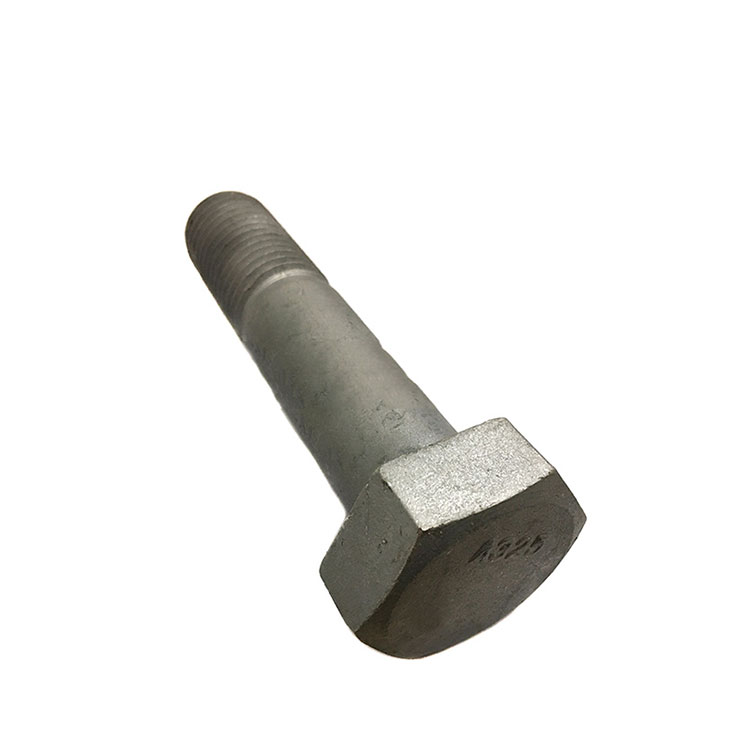

Ťažké šesťhranné skrutky majú hlavu, ktorá je väčšia ako štandardná (koncová) šesťhranná hlava. Štandardné ťažké šesťhranné skrutky sú vyrobené z nízko až stredne uhlíkovej ocele. Veľká hlava ponúka väčšiu dosadaciu plochu, ktorá rozdeľuje upínacie zaťaženie na väčšiu plochu.
Ťažké šesťhranné konštrukčné skrutky sú určené pre konštrukčné spojenia oceľ-oceľ. V dôsledku toho sú zvyčajne veľmi krátke. Špecifikácie A325 a A490 nie sú určené na všeobecné použitie vrátane kotevných skrutiek. V týchto aplikáciách by sa mala zvážiť náhrada A449 za A325 a A354 triedy BD za A490.
Ťažké šesťhranné konštrukčné skrutky sú určené pre konštrukčné spojenia oceľ-oceľ. Špecifikácie ASTM A325 a A490 pokrývajú vysokopevné ťažké šesťhranné konštrukčné skrutky s priemerom 1/2" až priemerom 1-1/2". Tieto skrutky sú určené na použitie v konštrukčných spojoch, a preto majú kratšiu dĺžku závitu ako štandardné šesťhranné skrutky. Špecifikácie A325 a A490 nie sú určené na všeobecné použitie.
Špecifikácia ASTM A490 sa vzťahuje na ťažké šesťhranné konštrukčné skrutky z kalenej a temperovanej legovanej ocele od priemeru 1/2" do priemeru 1-1/2" s minimálnou pevnosťou v ťahu 150 ksi. Skrutky A490 sú svojou aplikáciou a rozmermi podobné ťažkým konštrukčným skrutkám so šesťhrannou hlavou A325, ale sú vyrobené z legovanej ocele a nie zo stredne uhlíkovej ocele, výsledkom čoho je vyššia pevnosť spojovacieho prvku.
Tolerancia dĺžky skrutiek | ||||
Nominálna dĺžka, v. | Nominálna veľkosť, v. | |||
1⁄2 | 5⁄8 | 3⁄4 až 1 | 11⁄8 až 11⁄2 | |
Cez 6 palcov | -0,12 | -0,12 | -0,19 | -0,25 |
Viac ako 6 palcov | -0,19 | -0,25 | -0,25 | -0,25 |
ŤAŽKÉ ŠESTIHRANNÉ Skrutky - MECHANICKÉ VLASTNOSTI | |||
stupňa | Veľkosť | Ťahová ksi min | Výnos ksi min |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | Až 2 1/2 | 125 | 105 |
8. 5. – 4 | 115 | 95 |
Priemer skrutky | D | F | C | H | T | |||||
Priemer tela | Šírka cez byty | Šírka cez rohy | Výška | Dĺžka závitu | ||||||
Max | Základné | Max | Min | Max | Min | Základné | Max | Min | Základné | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
