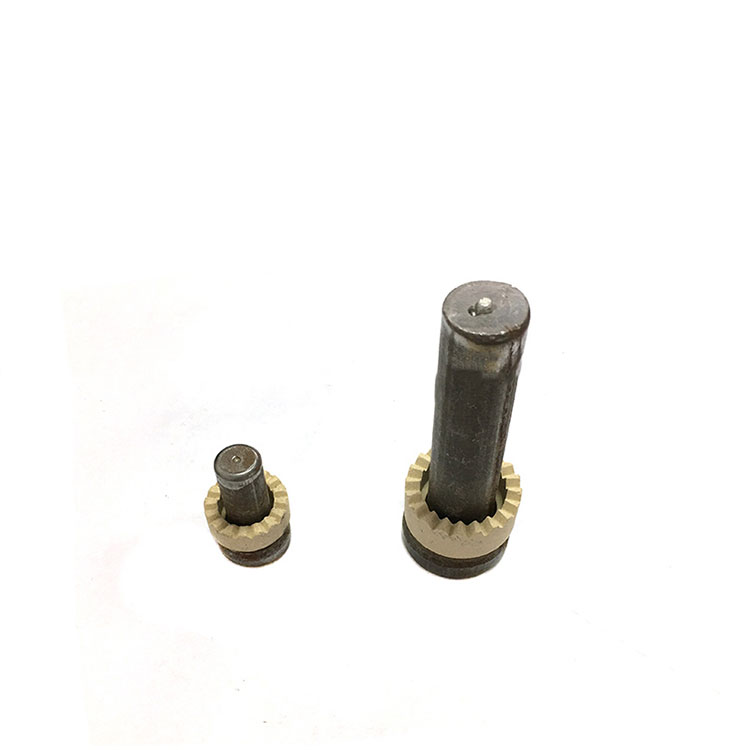

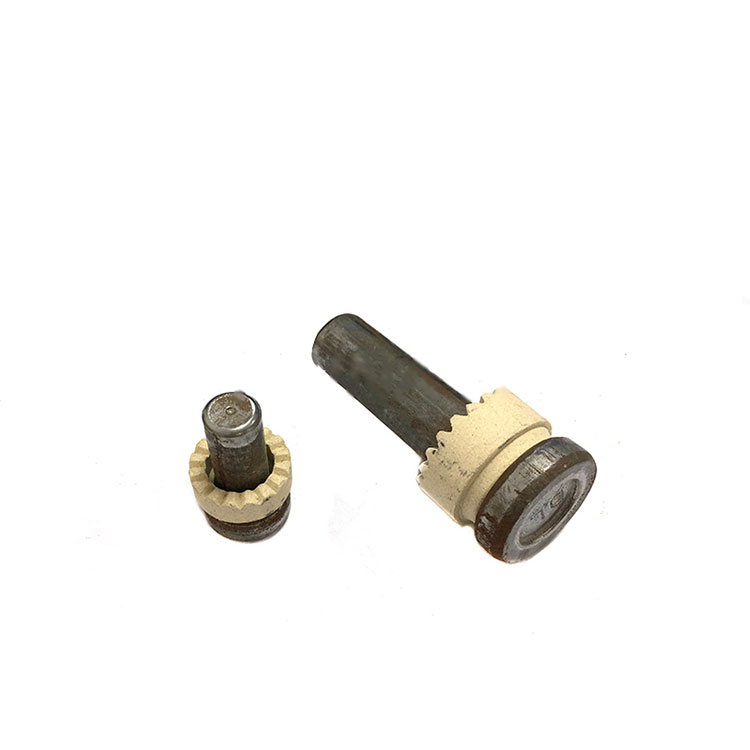

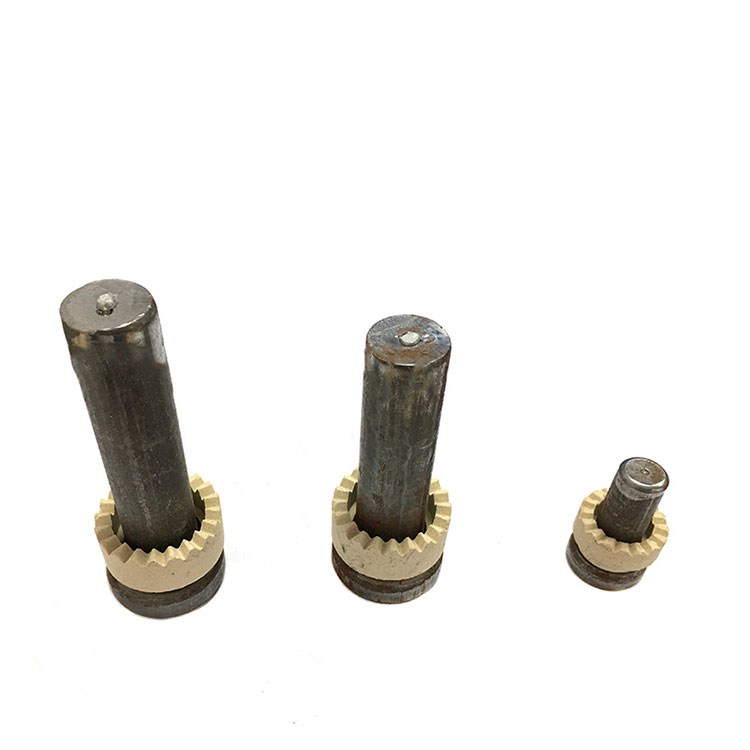

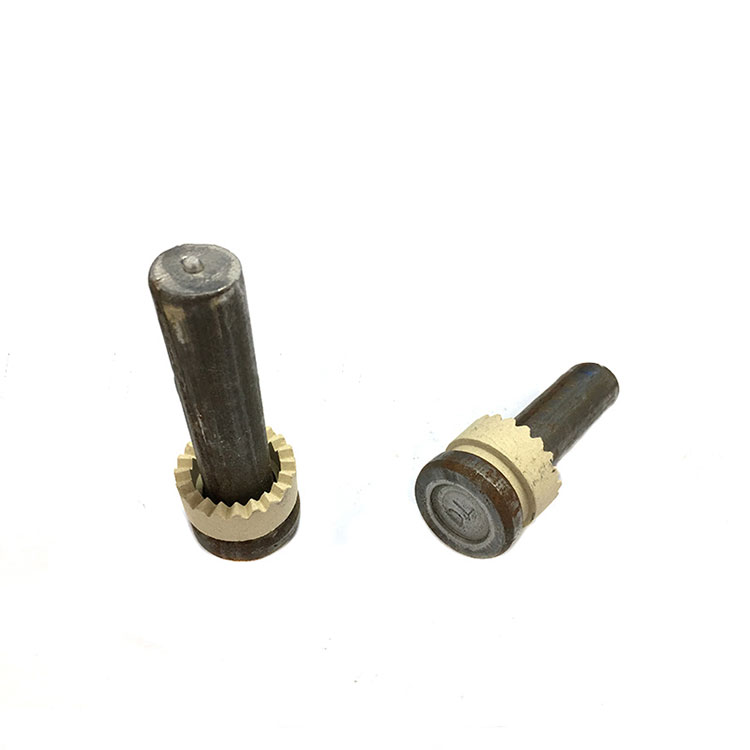

Konektorový kolík s vysokou pevnosťou v ťahu s keramickou objímkou

Strižné kolíky sú spojovacie prvky s vysokou pevnosťou spojenia. Strižné svorníky sú skrátené ako cylindrické svorníky (Syrové svorníky pre oblúkové zváranie svorníkov). Špecifikácie strižných čapov sú menovitý priemer Ф10 ~ Ф25 mm, Celková dĺžka zvárania pred 40 ~ 300 mm. Klinec má v hornej časti hlavičky s glyfmi na vyhotovenie identifikačného znaku výrobcu, použitie zváracieho klinca je veľmi široké.

Šmykové spojovacie kolíky sú navrhnuté tak, aby spájali betónovú dosku s oceľovými nosníkmi a odolávali šmykovému zaťaženiu medzi betónovou doskou a oceľovým nosníkom v kompozitnej konštrukcii. To nám umožňuje zaťažiť až 1000 kg/m2 namiesto bežného zaťaženia, ktoré je oveľa menšie. Postup vďaka svojej jednoduchosti šetrí čas a tým aj peniaze.

Keramická objímka (keramický krúžok na zváranie šmykových svorníkov) je určená na zváranie konektorov šmykových svorníkov, ktoré sa používajú pri zváraní oceľovej plošiny alebo pri zváraní keramických svorníkov oceľovým nosníkom. Keramické objímky sú vyrobené z cordieritu a sú schopné odolať tepelným šokom, ako aj vysokým teplotám bez toho, aby sa roztopili alebo zlomili.

Je to nevyhnutná súčasť pre zváranie strižných svorníkov, navrhnutá s nasledujúcimi funkciami:

◇ Keramické objímky umožňujú jednoduché tvarovanie spojovacieho bodu zvárania šmykových čapov s kovovou vodou, umožňujú pevnejšie a tesnejšie pripojenie šmykových spojok s oceľovým nosníkom

◇ Zabráňte poškodeniu zváracej pištole a komponentov zváracej pištole, ako sú skľučovadlá počas zvárania strižných svorníkov.

◇ Na zníženie rozstreku pri oblúkovom zváraní a poškodenia pracovníkov dymom

keramické objímky sa vyrábajú podľa normy ISO13918: 2008 s vysokou tvrdosťou a odolnosťou voči vysokej teplote, môžu výrazne zlepšiť výsledok zvaru.

ZVÁRANIE HLAVY VALCOV
ROZMER Skrutiek
d	NOMINÁLNY	10	13	16	19	22	25
	MIN	9.64	12.57	15.57	18.48	21.48	24.48
	MAX	10	13	16	19	22	25
nevie	MAX	18.35	22.42	29.42	32.5	35.5	40.5
	MIN	17.65	21.58	28.58	31.5	34.5	39.5
d1		13	17	21	23	29	31
h		2.5	3	4.5	6	6	7
k	MAX	7.45	8.45	8.45	10.45	10.45	12.55
	MIN	6.55	7.55	7.55	9.55	9.55	11.45
r	MIN	2	2	2	2	3	3
WA		4	5	5	6	6	6

Mechanické vlastnosti šmykového svorníka
