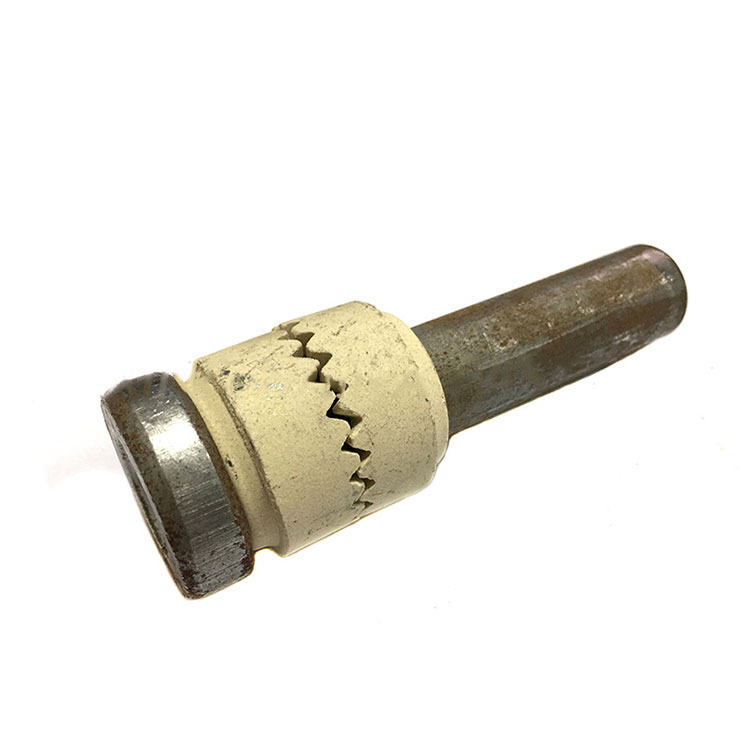

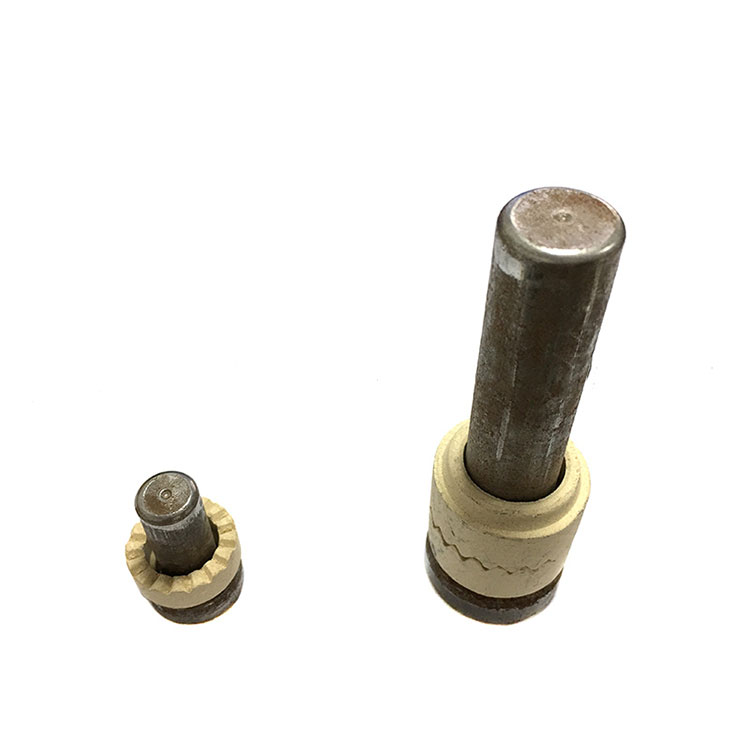

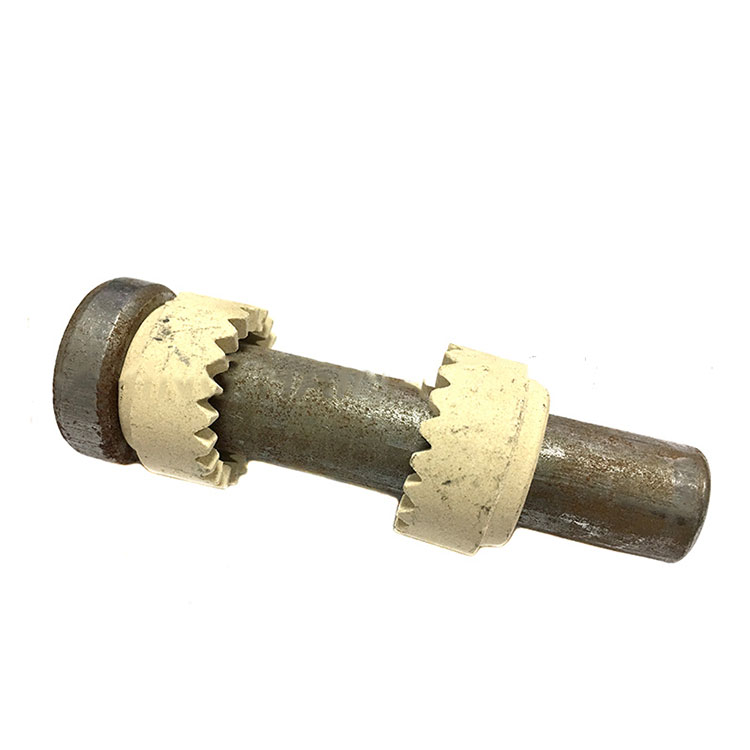

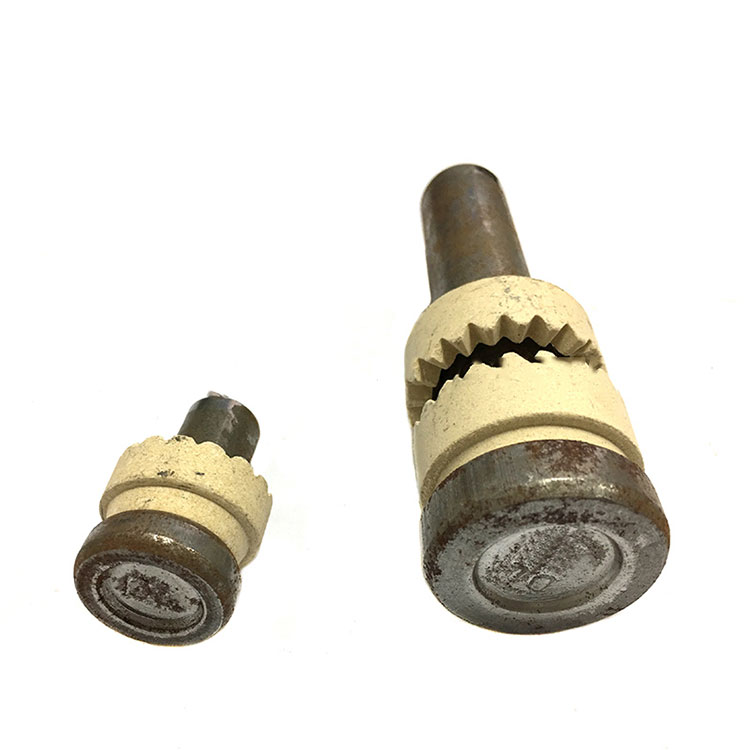

Konektorový kolík s vysokou pevnosťou v ťahu so štandardom ISO 13918 Typ: SD

Strižné kolíky sú spojovacie prvky s vysokou pevnosťou spojenia. Strižné svorníky sú skrátené ako cylindrické svorníky (Syrové svorníky pre oblúkové zváranie svorníkov). Špecifikácie strižných čapov sú menovitý priemer Ф10 ~ Ф25 mm, Celková dĺžka zvárania pred 40 ~ 300 mm. Klinec má v hornej časti hlavičky s glyfmi na vyhotovenie identifikačného znaku výrobcu, použitie zváracieho klinca je veľmi široké.

Šmykové spojovacie kolíky sú navrhnuté tak, aby spájali betónovú dosku s oceľovými nosníkmi a odolávali šmykovému zaťaženiu medzi betónovou doskou a oceľovým nosníkom v kompozitnej konštrukcii. To nám umožňuje zaťažiť až 1000 kg/m2 namiesto bežného zaťaženia, ktoré je oveľa menšie. Postup vďaka svojej jednoduchosti šetrí čas a tým aj peniaze.

Konektory s šmykovými čapmi sú najdôležitejším prvkom pri konštrukcii kompozitného nosníka, ktorý pripevňuje betón k oceľovým konštrukčným prvkom. Konektory Shear Stus odolávajú šmykovým silám a zvyšujú nosnosť v šmyku v oceľových budovách, mostoch.

ZVÁRANIE HLAVY VALCOV
ROZMER Skrutiek
d	NOMINÁLNY	10	13	16	19	22	25
	MIN	9.64	12.57	15.57	18.48	21.48	24.48
	MAX	10	13	16	19	22	25
nevie	MAX	18.35	22.42	29.42	32.5	35.5	40.5
	MIN	17.65	21.58	28.58	31.5	34.5	39.5
d1		13	17	21	23	29	31
h		2.5	3	4.5	6	6	7
k	MAX	7.45	8.45	8.45	10.45	10.45	12.55
	MIN	6.55	7.55	7.55	9.55	9.55	11.45
r	MIN	2	2	2	2	3	3
WA		4	5	5	6	6	6
